基于達索3D體驗平台的數字化制造解決方案探讨

Writer: 華星信息技術 更新時間:2020-03-27 13:22

1、引言
随着信息技術的發展,三維建模、數字樣機技術日益成熟。以三維數字化爲基礎的現代設計制造技術正在改變着傳統的産品研制方式,并行設計制造一體化的模式正在形成。在全球化背景下,企業競争加劇,客戶多樣性需求不斷增強,以往“重設計、輕工藝”的傳統企業需要逐步建立和完善統一的協同設計和管理平台,應對全球化的挑戰。

在傳統的研發流程中,由于缺乏統一的平台,産品設計和工藝設計大都采用串行的工作模式,産生大量的重複叠代的過程。達索3D體驗平台能夠爲企業管理人員、設計人員、制造人員、服務人員、供應商等不同角色用戶提供單一數據源、三維數據共享和并行的協同設計環境。本文主要結合達索3D體驗平台提供的一系列結構化、可視化的專業工具軟件和信息管理平台的功能應用,對協同設計過程中的工藝規劃、工藝設計、工藝仿真、工藝管理過程解決方案進行探讨。

2、基于3D體驗的數字化制造業務流程

數字化制造是圍繞着産品的全生命周期開展的活動,設計部門開展産品結構和功能設計的同時,工藝部門始終要關注産品“能否制造”和“如何制造”的問題。如下圖1所示,基于達索3D體驗協同平台的産品研發的過程中,産品設計和工藝設計可以分别創建爲獨立的子項目進行管理,貫穿在研發周期的不同階段。

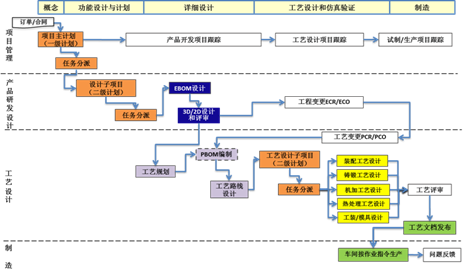

圖1.  基于3D體驗的數字化制造業務流程

基于3D體驗平台的數字化制造業務流程可以概括爲以下幾個步驟:
1) 項目啓動,在項目主計劃之下分别創建産品設計和工藝設計子計劃;
2) 設計師從3D體驗平台接收到任務後開始相關設計,當設計達到一定成熟度,可爲下遊工藝和性能分析提供依據時,将設計數據預發放,工藝人員、分析工程師可以在協同平台上浏覽設計數據;
3) 工藝部門根據設計預發放的數據進行工藝評估,包括工藝規範性檢查、工藝風險評估、是否采用新工藝以及工裝初步方案等;在工藝評估過程中如發現任何問題或者風險,工藝工程師可通過協同平台與設計工程師進行在線交流,對于需要進行跟蹤的問題,可以在協同平台中創建、跟蹤、反饋問題及相關解決方案;
4) 工藝部門從3D體驗協同平台中獲取經過設計評審和工藝會簽後正式發布的設計數據,包括三維模型和EBOM數據,在3D體驗平台環境中開展工藝規劃,根據EBOM和三維模型創建PBOM,編制系統工藝路線;
5) 工藝部門根據産品系統工藝路線,同步創建與之相關聯的系統工藝設計任務WBS,明确各專業任務分工;各專業工藝主管接到工藝任務後,進一步進行工藝分工,将專業工藝設計任務分配到具體的工藝人員進行專業工藝的編制;
6) 工藝工程師接收到系統分配的任務,展開與之關聯的工藝任務,進行詳細的工藝設計,工藝評審,編制工藝文檔并發放到制造現場;
在協同設計的過程中,工藝設計任務的發放、審批流程、工程更改策略等根據實際的業務需求可以在3D體驗平台中集中管理。


3、3D體驗數字化制造關鍵技術

3.1 3D體驗統一的實時協同平台
達索3D體驗平台全面整合了CATIA/DELMIA/ENOVIA等軟件産品,形成了統一的設計過程數據源、統一的設計視圖、并行的實時協同平台。如圖2所示,分散在不同地域的企業管理人員、設計人員、制造人員、服務人員、供應商等不同角色用戶都能夠共享單一數據源和并行的協同設計環境。

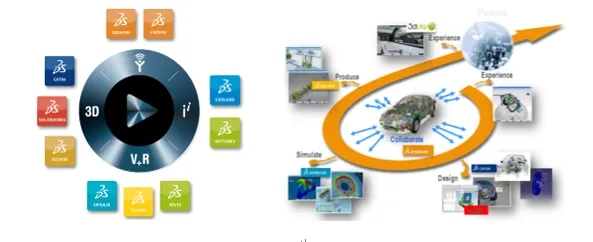

圖2.  3D體驗統一的實時協同平台


3.2 3D體驗的PPR模型
在3D體驗統一的設計視圖環境中,不同的用戶角色和操作都會對應管理相應的數據模型,設計工程師管理的是反映産品裝配位置關系和三維幾何特征的數據模型“Product(産品)”,也就是裝配和零件的集合;如下圖3 所示工藝設計人員管理的PPR數據模型,模型不僅包含“Product(産品)”數據節點,還包含工藝規劃過程的“Process(工藝)”節點和制造相關的“Logical/Physical Resource(資源)”節點。

3D體驗 PPR數據模型的組織結構使得工藝工程師能夠和設計工程師在統一的視圖環境中構建工藝相關的數據節點,而不會對産品數據造成影響,然後再将産品和工藝的節點進行内部關聯,開展詳細工藝設計。PPR數據模型中構建的所有工藝和資源節點,如制造裝配(Manufacturing Assembly)、工序操作(Loading Operation)都作爲标準數據對象,可以在3D體驗平台中獨立保存、查找和加載。

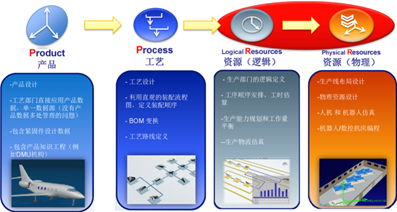

圖3.  3D體驗的PPR模型


3.3 基于MBD技術的全三維設計-工藝-制造協同
MBD(Model-Based-Definition,基于模型的工程定義)技術改變了傳統的通過三維模型描述幾何形狀信息,用二維工程圖紙來定義零件尺寸、公差和工藝信息的分步産品數字化定義方法;MBD技術将三維模型作爲信息的唯一載體,産品的設計、工藝、制造、檢驗等都将在三維環境下完成,它的優勢可以體現在:
a)提供單源産品定義,消除3D和2D圖紙間存在的不一緻的潛在風險;
b)減少下遊人員(工藝、制造、市場、服務等)對模型的理解時間和偏差;
c)和CAD工具配合使用可以規範、自動化數據集的輸入,并進行公差分析;
d)可以在産品開發流程的早期獲取設計意圖,極大地支持并行工程。

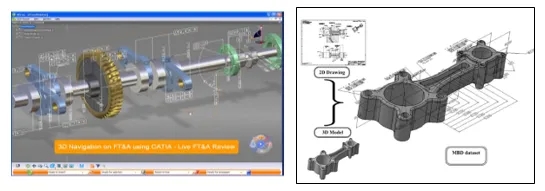

如下圖4所示,MBD技術在裝配和機加工藝過程中的應用實例:

圖4. MBD技術在裝配和機加工藝應用示例


3.4 3D體驗制造資源庫和工藝模闆庫
Catalog(庫)作爲工藝協同設計平台重要的組成部分,除包含标準機器人庫、人體姿态庫等常用資源庫之外,還能夠方便創建和管理多種類型對象的庫文件,從而實現知識和經驗的積累,加速工藝設計過程;工藝路線模闆和加工特征模闆對同一類型或具有相似加工特征的零部件,建立典型工藝路線模闆和特征模闆,如圖5所示,工藝設計過程中實現快速調用;

圖5.  典型工藝模闆
4、3D體驗數字化制造解決方案及案例說明

如前文所述,工藝部門從3D體驗協同平台中獲取到經過設計評審和工藝會簽後正式發布的三維模型和EBOM數據,在3D體驗環境中開展工藝規劃和設計。如下圖6所示,裝配工藝人員首先根據産品的工藝屬性,在EBOM和三維模型的基礎上進行BOM重構:去除虛拟件、增加工藝組件,定義零部件的裝配順序、操作工步的内容,分配場地或者工位資源,增加工藝物料等信息,BOM重構的過程包含了PBOM、工藝路線和MBOM的形成。對于單個零件,加工工藝路線可能需要包含毛坯材料準備、熱處理、數控加工等多道工序步驟,工藝人員可以根據任務分工,細化相關的工藝節點。
圖6.  3D體驗工藝設計和規劃解決方案

在工藝設計和規劃的基礎上,工藝人員繼續開展工藝仿真、工時分析、線平衡等工作。接下來,本章将對3D體驗數字化制造裝配工藝流程舉例說明。

4.1 根據EBOM和3D數模進行BOM重構,創建初始MBOM(或稱之爲PBOM)

工藝人員在DELMIA窗口中搜索和加載産品的EBOM和3D數模(NX、Creo等其它3D CAD軟件創建的三維裝配和零件模型可以通過達索3D體驗數據轉換接口直接讀入),根據零部件工藝屬性創建工藝組/合件,然後通過零件分配工具或手工拖拽的方式将零件分配到對應的工藝組件中,如下圖7所示,形成3D可視化裝配工藝結構樹,PPR數據模型樹中EBOM和初始MBOM并列。

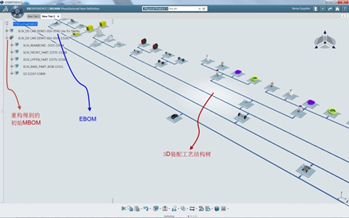

圖7.  3D體驗初始MBOM創建


4.2 創建和編輯工藝路線
EBOM重構形成了初始的MBOM,工藝人員結合企業内部制造場地和工位資源(station)的分布情況,将制造組件和零部件分别分配到對應的場地資源上去;如下圖8所示,将其中的一個裝配組件分配到兩個site上進行分裝和總成,形成了産品的裝配工藝路線;對于零件加工工藝路線,可以在工藝分工之後進一步細化,如材料準備、熱處理、數控加工等工序步驟。此處的Site是Logical對象,在PPR數據模型中代表物理場地和工位。

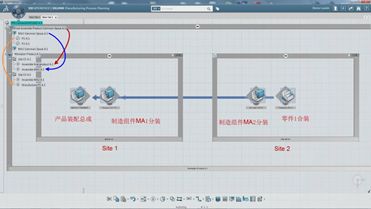

圖8.  3D體驗工藝路線編輯

4.3 分發和接收工藝任務
産品的裝配工藝路線在3D體驗平台中定義完成之後,還需要将不同專業的工作分配到專門的工程師負責,并能夠監控工藝的進展情況;在此可以将DELMIA創建的工藝路線自動轉換爲項目WBS任務,同時,工藝任務和負責人等屬性都自動與WBS關聯;如下圖9所示,在ENOVIA窗口中可以分發和監控任務的完成進度,當用戶登錄接收到通知系統時,可以查看自己的任務節點。

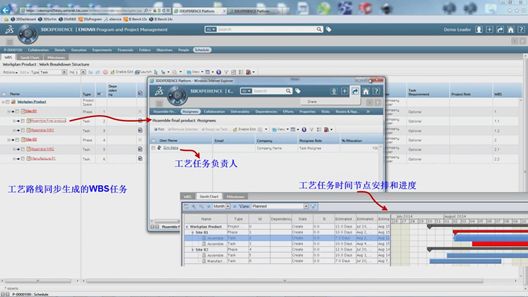

圖9.  3D體驗工藝任務分發和管理

4.4 詳細工藝設計和仿真驗證
工藝人員接收到任務,在DELMIA窗口中加載相關的産品數模和工序信息,估算工時并完成負載平衡分析,然後可以調入工裝和夾具三維數模,仿真驗證各零部件的裝配路徑,确定産品裝配工藝順序,如下圖10所示。

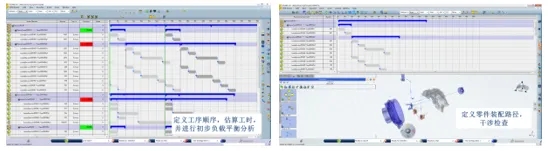

圖10.  3D體驗裝配工藝仿真驗證


4.5 文檔工藝輸出
如下圖11所示,針對工序步驟的每一步操作,工藝人員可以在DELMIA窗口添加工序說明、技術附圖、文檔,現場需要采集的工藝數據、交驗要求等信息,通過定制模闆格式輸出當前步驟的3D作業指導。對于熱處理和材料準備等二維工藝卡片,也可以根據格式要求定制輸出。

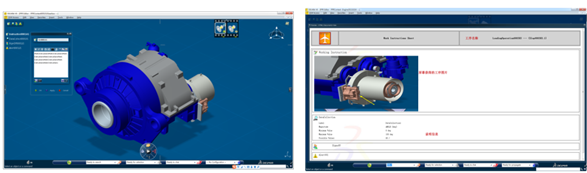

圖11.  3D體驗工藝文檔輸出


4.6 工藝設計審批
如下圖12所示,3D體驗平台項目工藝任務WBS節點可以關聯工藝任務和工藝文檔等交付件,當工藝人員完成所負責的工藝任務後,包括詳細工藝設計産生的PPR模型文件和作業指導等工藝文檔都以交付物的形式關聯到任務節點,通過進行審批和發放流程來提升PPR模型及工藝文檔的生命周期狀态;當所有相關交付件審批完成後,工藝任務也提升爲“完成”狀态。

圖12.  3D體驗工藝任務審批


5、結束語

在并行設計制造一體化的背景下,企業需要建立跨越時間和空間的數字化協同平台,讓分布的設計和制造團隊共享協同工作模式,利用數字化平台實現企業内部和企業之間不同區域多個開發小組之間的分工協作,不同廠家、外部合作夥伴之間的協作。達索3D體驗數字化協同平台的推廣應用正在逐步開展,希望能有更多的用戶來挖掘深層次的價值。
