達索系統CST電子設備電磁兼容仿真解決方案

Writer： 華星信息技術 更新時間：2020-03-28 16:04

電磁兼容性(EMC)是任何電子設備研發的重要組成部分。根據法律規定，産品必須符合相關的EMC标準才能進行銷售，這些标準規定了電磁輻射以及電氣和電子系統的敏感性。一個成功的産品必須在EMC和産品競争力的設計要求(如尺寸，成本和性能)之間取得平衡，這會給工程師帶來重大挑戰。越早發現潛在的EMC問題，其對設計過程的影響就越小。通過在早期階段納入符合EMC标準的設計，以後可避免進一步昂貴的開發叠代。使用CST工作室套裝(CST Studio Suite)在第一個原型制造完成之前，可以從設計過程的最開始就提前發現潛在的EMC問題并解決之。該軟件擁有最完備的技術，包括一系列求解器，既有PCB規則檢查模塊，又有可對PCB和線纜線束等進行三維全波仿真的求解器，基于系統裝配建模技術(SAM)可自動混合調用不同求解器，從而完成包含芯片封裝、PCB、線纜線束、機箱機櫃及三維結構平台在内的完整系統級EMC仿真。

EMC仿真:以太網連接器周圍的電流洩漏

發射

發射包括輻射發射和傳導發射。寄生耦合在非預期區域産生電流和場。導線，走線，接縫和金屬部件(如散熱器)都可以像天線一樣工作，從而産生輻射發射，而電纜和印刷電路闆可以将傳導發射從系統的一個部分傳輸到另一部分。由于發射對其他設備造成的風險，EMC法規嚴格限制了設備允許産生的發射。通過适當的屏蔽設計可降低發射，但是屏蔽會增加産品的成本，重量和外形尺寸，因此重點還是要從降低發射源考慮。使用CST BOARDCHECK進行設計規則檢查可以快速分析PCB中潛在的EMC和SI / PI問題，并能自動高亮顯示出問題可能産生的區域。一旦發現潛在問題，可以使用專門的SI和PI求解器以及CST的三維全波求解器來模拟設計，以便進行更徹底的分析。三維全波求解器可以精确計算器件的輻射電磁場，這對于高速電子器件是經常會遇到的問題，同樣的，也可以精确計算可能導緻傳導發射問題的器件上的電磁耦合。電力電子設備的低頻EMC也可以使用作爲CST工作室套裝組成部分的電路求解器進行分析。

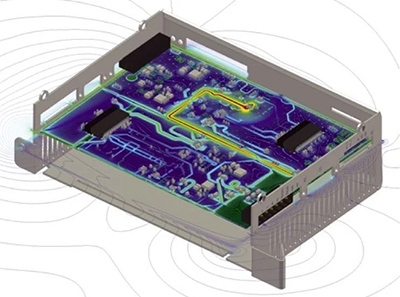

輻射發射:PCB在設備中的輻射電場

敏感性

另一方面，器件的敏感性或抗擾度是衡量外部幹擾源對其産生幹擾可能性的衡量标準。敏感性同時也确立了輻射限制，許多EMC法規還規定了電子器件允許的最大敏感性。産品必須在其環境中安全運行，因此必須能夠免受輻射或傳導耦合等外部影響，這可能會影響被測設備(DUT)的性能或導緻其失效。這種事件對被測器件的影響很難通過測試和測量來追蹤，而耦合路徑往往不清楚。通過CST工作室套裝的仿真可以顯示設備内部的場和電流 - 例如，來自ESD或BCI事件 - 使工程師能夠識别關鍵區域和不可預見的耦合路徑，以便應用對策。

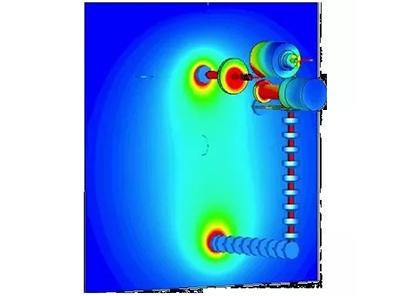

靜電放電:高精度ESD

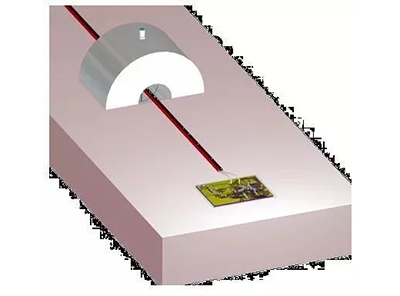

大電流注入:

模拟PCB的BCI測試

電磁環境效應(E3)

電磁環境是指存在于給定空間所有電磁現象的總和，包括自然電磁環境和人爲電磁環境。前者如:雷電、靜電等，後者如:高功率微波(HPM)、超寬帶(UWB)、高空核爆電磁脈沖(HEMP)等電磁脈沖源産生的輻射環境。這些危害源總體或某一種對裝備或生物體的作用效果稱作“電磁環境效應”。電磁環境效應很難進行測試，因此仿真技術發揮越來越重要的作用。通過CST工作室套裝，可以仿真在雷擊(Lightning)、強電磁脈沖(EMP)及高強度輻射場(HIRF)等電磁環境下對設備造成的電磁幹擾。

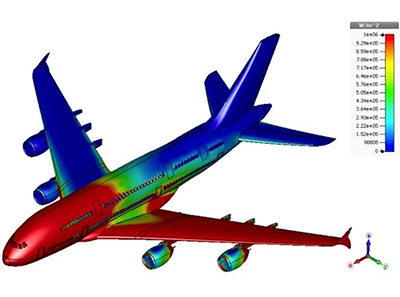

雷擊(Lightning):某時刻下機身碳纖維複合材料表面的功率損耗密度分布

系統級仿真

有時，系統的一部分會幹擾另一部分。完整的系統仿真和混合仿真可以用來建模和仿真電磁場在整個系統内的傳播，以便表征諸如系統間耦合和射頻幹擾等效應。對于這些應用，CST工作室套裝具備将不同求解器鏈接在一起進行混合仿真的能力。除了混合電纜求解器外，CST工作室套裝還允許使用真正的瞬态場路聯合仿真将電路和全波3D仿真關聯起來，從而允許在IBIS，SPICE或Touchstone文件中包含非線性組件，以将其包含在3D模型中。所有求解器集成在一個用戶界面中，允許用戶在單個軟件包中進行真正系統級的仿真工作。



傳導發射:變頻驅動(VFD)電機控制器，電路級模型(左)和3D表面電流(右)

總結

CST工作室套裝爲電子設備的電磁兼容仿真提供了先進的解決方案，覆蓋了PCB闆級、機箱機櫃級、線纜線束級、系統平台級等各類EMC問題的仿真，所有求解模塊高度集成于統一的界面下，結合其系統裝配建模(SAM)技術框架，能夠真正實現系統級EMC仿真。其具有以下功能特點:

專業的CAD和EDA導入接口 基于規則的電路闆檢查與信号規格庫 包含時域、頻域多種算法在内的全波三維解算器 支持任意複雜度的專用電纜求解器 支持頻域和真正的時域場路耦合仿真 六面體網格技術結合獨有的理想邊界拟合(PBA)和薄片技術(TST)對複雜的三維模型無需進行任何簡化即可快速精确的剖分 支持IBIS、SPICE和Touchstone等格式的器件模型 能夠輸出各類0D、1D、2D和3D結果，包括近場和遠場，柱面掃描，S / Z / Y參數，RLC提取，時域和頻域電壓和電流等 具備先進的高性能計算功能，包括多核并行、多節點并行(MPI)、GPU加速、分布式計算(DC)等
